租售二手泰克tektronixDPO7104数字示波器 说明书

产品名称: 数字示波器

仪器品牌:  泰克

仪器型号:  DPO7104示波器

仪器产地:  美国

供应商：深圳市承恒电子仪器有限公司

咨询：邓经理13-5-10-15-28-16、彭小姐15-818-59-4-082

---网页也可搜索公司名称联系到客服

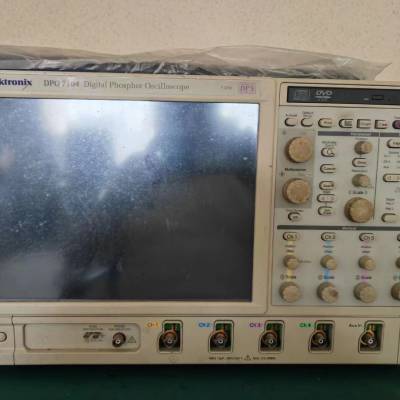

租售二手泰克DPO7104数字示波器 说明书

租售二手泰克DPO7104数字示波器 说明书

租售二手泰克DPO7104数字示波器 说明书

DPO7104C 是 Tektronix 的 1 GHz、4 通道数字示波器。测量电子电路或组件中随时间变化的电压或电流信号，以显示幅度、频率和上升时间等。应用包括故障排除、生产测试和设计。

附加的功能：

带宽：1 GHz

4个频道

采样率：20 GS/s 1 通道）

记录长度：125M（1通道）

MultiView Zoom? 记录长度高达 500 兆点

使用 FastAcq? 的大波形捕获率 >250,000 wfms/s

FastFrame? 分段存储器采集模式，每秒捕获率超过 310,000 个波形

用户可选择的带宽限制滤波器，以获得更好的低频测量精度

易于使用的功能

Pinpoint? 触发提供灵活和高性能的触发，具有 1400 多种组合，几乎可以解决任何触发情况

可视触发和搜索限定触发并在复杂波形中找到独特事件

***搜索和标记可在整个波形中查找特定事件

MyScope? 自定义控制窗口和鼠标右键菜单可实现***的效率

53 种自动测量、波形直方图和 FFT 分析，用于简化波形分析

TekVPI? 探头接口支持有源探头、差分探头和电流探头，用于自动缩放和单位

12.1 英寸（307 毫米）明亮的 XGA 显示屏，带触摸屏

可选的串行触发和分析

I 2 C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 USB 2.0 的自动串行触发、解码和搜索选项

MIPI? D-PHY DSI-1 和 CSI-2、8b/10b、以太网和 PCI Express 的自动串行分析选项

从串行数据流中恢复时钟

64 位 NRZ 串行模式触发器，用于隔离高达 1.25 Gb/s 的模式相关效应

可选技术特定分析

软件解决方案为 MIPI? DPHY、以太网、BroadR-Reach、MOST 和 USB 2.0 一致性测试、抖动、时序、眼图、电源、DDR 内存总线分析和宽带射频提供内置领域专业知识

极限和模板测试提供对信号特性的快速洞察

连接性

前面板和侧面板上的 USB 主机端口，用于快速轻松地存储、打印和连接 USB 外围设备

用于网络连接的集成 10/100/1000BASE-T 以太网端口和用于将示波器显示输出到监视器或投影仪的视频输出端口

Microsoft? Windows 7 64 位操作系统，可轻松连接并集成到您的环境中

符合 LXI C 类标准

借助 DPO7104C 数字荧光示波器，您可以使用一台仪器分析模拟和串行总线信号，从而快速发现和诊断复杂设计中的问题。凭借 1 GHz 带宽和高达 20 GS/s 的采样率，您可以确保拥有查看快速变化的信号细节所需的性能。为了在保持精细时序分辨率的同时捕获信号活动的长窗口，DPO7104C 在所有通道上提供高达 125 M 点的标准深度记录长度，在一个通道上提供高达 500 M 点的可选记录长度。

泰克 DPO7000C 系列具有用于快速波形导航的***搜索和标记以及 MultiView Zoom? 功能，以及用于常见技术和深入分析任务的 15 多种可选软件和分析包，提供了您需要的功能丰富的工具来简化和加快复杂设计的调试速度。
